Schlauchbeutelmaschine horizontal
Folie von unten

Die horizontale Schlauchbeutelmaschine (Flowpacker) der FWH-Serie von tbs-pack bietet eine schnelle automatische Lösung zum Verpacken von verschiedenen Produkten in Polypropylen-, Polyolefin-, Zellglas- und Kaschierfolien. Das Verschließen der Folie erfolgt längs und quer durch extrem stabile Siegelnähte. Dabei wird die Folie von unten oder oben zugeführt. Die vollautomatische Schlauchbeutelmaschine verarbeitet transparente und bedruckte Folien; hierbei wird der Flowpacker individuell auf das Produkt angepasst. Die Produktzuführung erfolgt bei unseren Schlauchbeutelmaschinen manuell oder automatisch über eine Transportkette.

Anwendungsbeispiele: Medizin- und Pharmaindustrie, Gemüse und Obst, technische Produkte, Gebäck und Tiefkühlkost.

Technische Details

  • Stahlrahmen- / Edelstahlkonstruktion
  • Transport der Produkte erfolgt durch Greiferbeschickung
  • Teflonbeschichtete Schweißstempel, dauerbeheizt
  • einfache Touchscreen-Bedienung über Farbsymbole
  • kontinuierliche Zuführung der Produkte durch Fotozellensteuerung
  • Sicherheitsschutzabdeckungen / Alarmsignalleuchte
  • 3-seitige Schweißnahtverpackung (Flossennaht)

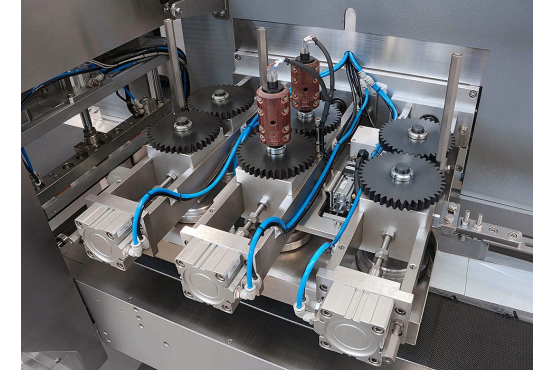

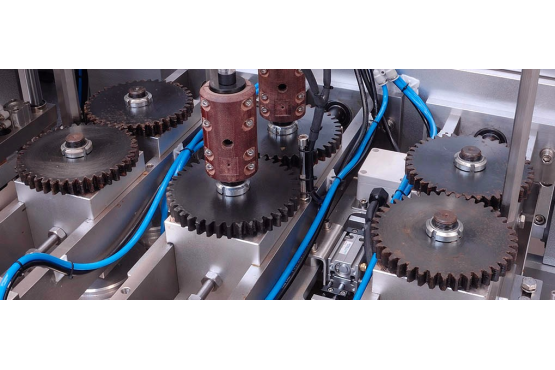

  • Längsschweißung an der Unterseite des Beutels
  • rotierendes Querschweißsystem
  • kombinierbar mit einem Schrumpftunnel
  • Kundenspezifische Änderungen / Konstruktionen auf Anfrage

FWH-700BI in der Anwendung: Verpackung von Gemüse

FWH-720BM in der Anwendung: Verpackung von Wurst

Modellvarianten

  • FWH-500-3S-BR
    ModellFWH-500-3S-BR
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 120 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
  • FWH-500-4S-BRI
    ModellFWH-500-4S-BRI
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 60 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Folienbreite:700 mm**
    Maximale Beutellänge: 50-600 mm**
    Maximale Schweißhöhe:120 mm**
  • FWH-600-3S-BR
    ModellFWH-600-3S-BR
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 120 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Produkthöhe:
    120 mm**
    Maximale Produktbreite:
    280 mm**
    Produktlänge:
    70 - 600 mm**
    Maximale Rollengröße (B x Ø):
    600 x Ø 300 mm
    Maximale Anschlussleistung:
    3,5 kW
    Luftdruck (trockene Luft):
    6,0 bar
    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-600-4S-BM
    ModellFWH-600-4S-BM
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 60 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Folienbreite:600 mm**
    Maximale Beutellänge: 50-600 mm**
    Maximale Schweißhöhe:120 mm**
  • FWH-700BM
    ModellFWH-700BM (Box Motion, Folie von unten)
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis  70 Stück / Minute*
    Schweißmechanik 1:

    Schweißmechanik 2:

    Maximale Produkthöhe:
    120 mm**
    Maximale Produktbreite:

    Produktlänge:
    50 - 600 mm**
    Maximale Rollengröße (B x Ø):

    Maximale Anschlussleistung:
    6/9 kW
    Luftdruck (trockene Luft):

    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-700-4S-BRI
    ModellFWH-700-4S-BRI
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 60 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Folienbreite:700 mm**
    Maximale Beutellänge: 50-600 mm**
    Maximale Schweißhöhe:120 mm**

* Es ist nicht möglich alle Maximalabmessungen miteinander zu kombinieren.

** Die Ausbringungsmenge pro Minute sind Mittelwerte, abhängig von Folientyp, Stärke, Produktabmessung sowie Maschinenhandling.

Zusätzliche Optionen

  • Box-Motion für Hochgeschwindigkeitsstückzahlen
  • Thermotransferdrucker (Mindesthaltbarkeitsdatum)
  • Edelstahlbauweise für den Lebensmittelbereich (IP 65)
  • Kühl-Anwendungen für Eisverpackungen
  • Zick-Zack Messer, Eurolochstempel etc.
  • Automatisches Stoppen bei Leerprodukten (kein Produkt = kein Beutel)
  • Anwendungen für Schrumpffolien (Flow shrink)
  • Folienführung von unten für leichte Produkte (z.b.Kräuter oder Grusskarten)
  • Begasungseinheiten für Schutzatmosphäre (Produkthaltbarkeit verlängern)
  • Automatische Produktzufuhrsysteme, taktende Einschubsysteme
  • Perforationseinheiten (Aufreißfaden) für leichtes öffnen
  • Längenunabhängige Produktverarbeitung durch Fotozellenabfrage

Optionales Zubehör:

  • Fotozelle
  • Drucker (z.B. für Haltbarkeitsdaten)
  • Edelstahl Konstruktion
  • Transmission für Auto Feeder
