Kartonaufsteller (vertikal)

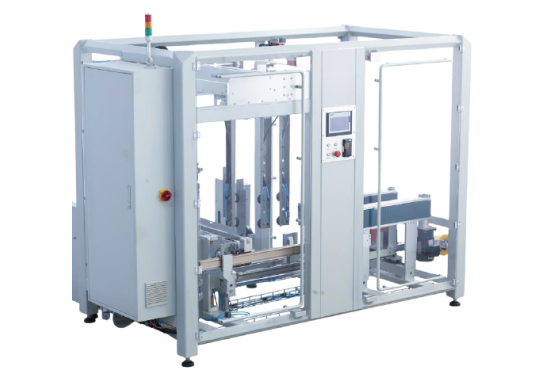

Die vollautomatischen, vertikalen Kartonaufsteller der Nero-Pack-Serie von tbs-pack nutzen modernste Technologien um viereckige Kartons zuverlässig aufzurichten. In unseren Kartonaufrichtungsanlagen verbleiben Deine Produkte sicher und geschützt, um daraufhin in den Versand bzw. die Distribution zu gehen. Diese vollautomatischen Kartonaufsteller machen es möglich, dass Deine Produktionslinien problemlos und effektiv weiterlaufen können. Dank ihrer kleinen Aufstellfläche und der kompakten Betriebsweise können unsere Nero-Pack-Kartonaufsteller in praktisch jede Produktionslinie integriert werden.

Sofort Anfrage
Datenblatt

Technische Details

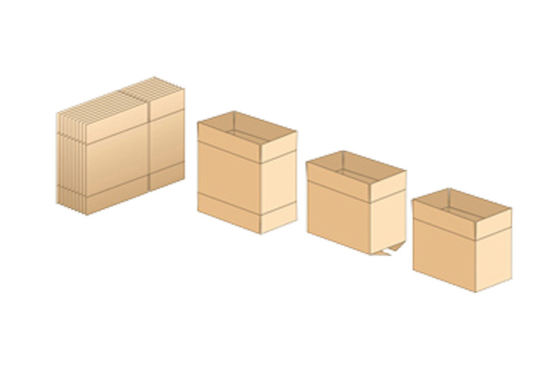

Arbeitsschritte:

  1. Exakte Kartongröße bestimmen und die Parameter des Kartonaufrichters entsprechend einstellen
  2. Die Kartons sorgfältig in das Eingabefach der Maschine stellen
  3. Die Kartons werden nacheinander in die Maschine eingesogen
  4. Die Vorder- und Unterseite werden aufgefaltet, anschließend die rechte und linke Seite
  5. Der Boden des Kartons wird versiegelt




Produktvideo zu unseren vertikalen Kartonaufstellern:
KAR-20TX

Modellvarianten

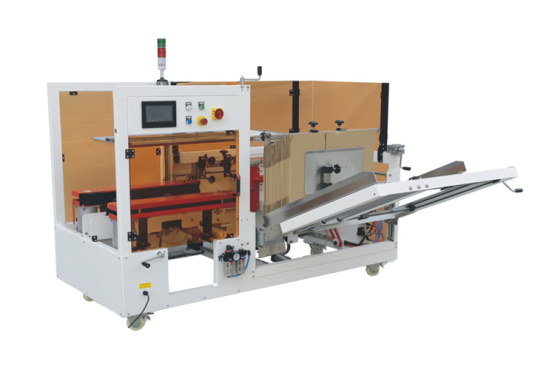

  • KAR-20TX
    Modell:KAR-20TX
    Größe der Kartons:
    280 mm ≤  L ≤ 600 mm *

    160 mm ≤ B ≤ 400 mm *
    510 mm ≤ L + B ≤ 1000 mm *
    285 mm ≤ H + B/2 ≤ 620 mm *

    Breite des Klebebands:48 - 72 mm
    Arbeitsgeschwindigkeit: (Kartons/min.)5 - 10 **
    Maschinenabmessungen:L 2100 mm x B 2050 mm x H 1450 mm
    Netzanschluss:220V /380V, 50 HZ
    Luftdruck:6 kgf/cm², 450 nl/min
    N.W. /G.W. : (kg)500 / 600

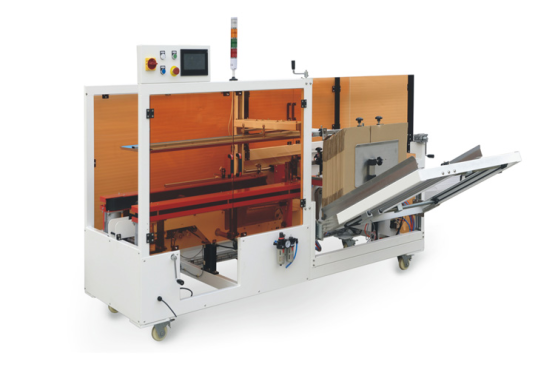

  • KAR-20TK
    Modell:KAR-20TK
    Größe der Kartons:
    280 mm ≤  L ≤ 550 mm *

    160 mm ≤ B ≤ 350 mm *
    410 mm ≤ L + B ≤ 910 mm *
    300 mm ≤ H + B/2 ≤ 620 mm *

    Breite des Klebebands:48 - 72 mm
    Arbeitsgeschwindigkeit: (Kartons/min.)10 - 15 **
    Maschinenabmessungen:L 2500 mm x B 1950 mm x H 1450 mm
    Netzanschluss:220V /380V, 50 HZ
    Luftdruck:6 kgf/cm², 450 nl/min
    N.W. /G.W. : (kg)550 / 650

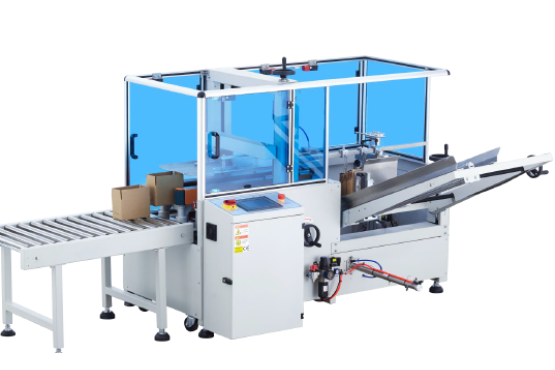

  • DEAPCE-30H15
    Modell:DEAPCE-30H15
    Größe der Kartons:

    L: 145-280mm
    B: 80-200mm
    H: 100-200mm

    Größe des Klebebands:48 mm x 60 mm x 72mm
    Arbeitsgeschwindigkeit: 15 Kartons/Min
    Maschinenabmessungen:L 1800 mm × B 1800 mm × H 1400 mm
    Netzanschluss:220V / 60Hz
    Kapazität:80-100 Stück (1000mm)
    Leistung:240 W
    Gewicht(kg):
    		350

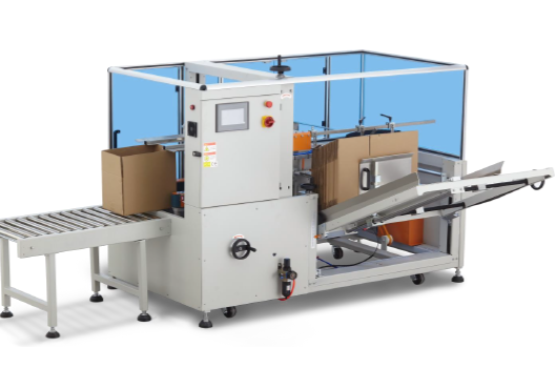

  • DEAPCE-40E
    Modell:DEAPCE-40E
    Größe der Kartons:

    L: 250-450mm
    B: 150-400mm
    H: 100-400mm

    Größe des Klebebands:48 mm x 60 mm x 75mm
    Arbeitsgeschwindigkeit: 12 Kartons/Min
    Kapazität: 80-100 Stück (800-1000mm)
    Maschinenabmessungen:L 2100 mm × B 2100 mm × H 1450 mm
    Netzanschluss:220V / 50-60Hz / 1 Phase
    Luftdruck:6kg/cm³, 450 NL/min
    Leistung:240 W
    Gewicht(kg):
    		450

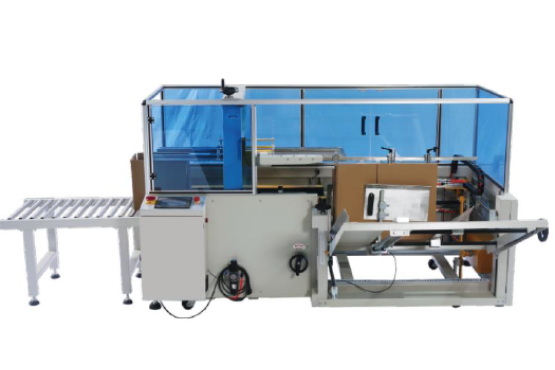

  • DEAPCE-40H18
    Modell:DEAPCE-40H18
    Größe der Kartons:

    L: 250-450mm
    B: 150-400mm
    H: 100-400mm

    Größe des Klebebands:48 mm x 60 mm x 75mm
    Arbeitsgeschwindigkeit: 18 Kartons/Min
    Kapazität: 80-100 Stück (800-1000mm)
    Maschinenabmessungen:L 2450 mm × B 2100 mm × H 1450 mm
    Netzanschluss:220V / 50-60Hz / 1 Phase
    Luftdruck:6kg/cm³, 500 NL/min
    Leistung:240 W
    Gewicht(kg):
    		550

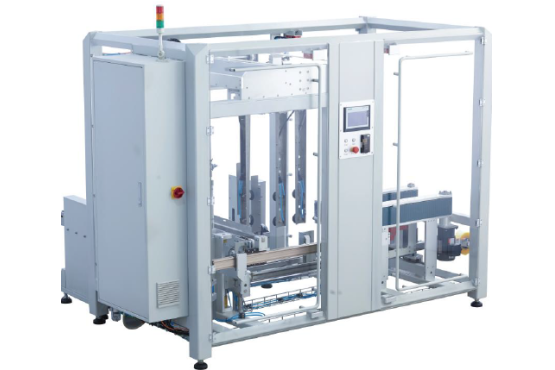

  • DEAPCE-45
    Modell:DEAPCE-45
    Größe der Kartons:

    L: 250-600mm
    B: 180-450mm
    H: 150-500mm

    Größe des Klebebands:48 mm x 60 mm x 72mm
    Arbeitsgeschwindigkeit: 20 Kartons/Min
    Maschinenabmessungen:L 3000 mm × B 2600 mm × H 2000 mm
    Netzanschluss:380V / 50Hz
    Luftdruck:6 kg/cm², 300 nl/min
    Gewicht(kg):1050

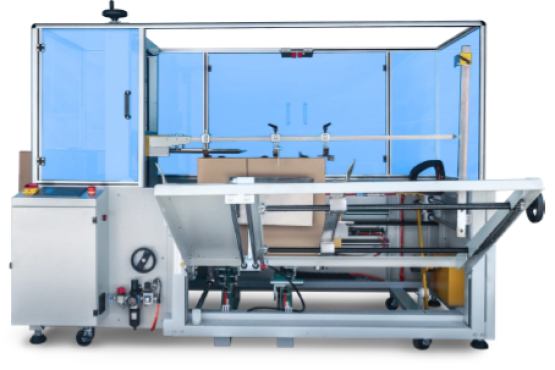

  • DEAPCE-50
    Modell:DEAPCE-50
    Größe der Kartons:

    L: 320-650mm
    B: 200-500mm
    H: 150-500mm

    Größe des Klebebands:48 mm x 65 mm x 72mm
    Arbeitsgeschwindigkeit: 8-10 Kartons/Min
    Kapazität: 80-100 Stück (1000mm)
    Maschinenabmessungen:L 2350 mm × B 2100 mm × H 1650 mm
    Netzanschluss:220V / 50-60 Hz / 1 Phase
    Leistung:240W
    Luftdruck:6 kg/cm², 500 nl/min
    Gewicht(kg):500

* Es ist nicht möglich alle Maximalabmessungen miteinander zu kombinieren.

** Die Ausbringungsmenge pro Minute sind Mittelwerte, abhängig von Folientyp, Stärke, Produktabmessung sowie Maschinenhandling.
