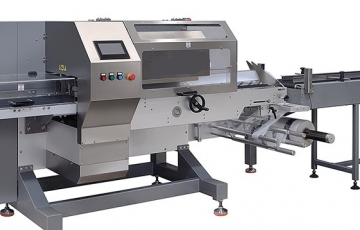

Schlauchbeutelmaschine horizontal

Die horizontal arbeitende Schlauchbeutelmaschine (Flowpacker) der FWH-Serie von tbs-pack bietet eine schnelle automatische Lösung zum Verpacken von verschiedenen Produkten in Polypropylen-, Polyolefin-, Zellglas- und Kaschierfolien. Das Verschließen der Folie erfolgt längs und quer durch extrem stabile Siegelnähte. Dabei wird die Folie von unten oder oben zugeführt. Die vollautomatische Schlauchbeutelmaschine verarbeitet transparente und bedruckte Folien; hierbei wird der Flowpacker individuell auf das Produkt angepasst. Die Produktzuführung erfolgt manuell oder automatisch über eine Transportkette.

Anwendungsbeispiele: Medizin- und Pharmaindustrie, Gemüse und Obst, technische Produkte, Gebäck und Tiefkühlkost.

Technische Details

  • Stahlrahmen- / Edelstahlkonstruktion
  • Transport der Produkte erfolgt durch Greiferbeschickung
  • Teflonbeschichtete Schweißstempel, dauerbeheizt
  • einfache Touchscreen-Bedienung über Farbsymbole
  • kontinuierliche Zuführung der Produkte durch Fotozellensteuerung
  • Sicherheitsschutzabdeckungen / Alarmsignalleuchte
  • 3-seitige Schweißnahtverpackung (Flossennaht)
  • Längsschweißung an der Unterseite des Beutels
  • rotierendes Querschweißsystem
  • kombinierbar mit einem Schrumpftunnel
  • Kundenspezifische Änderungen / Konstruktionen auf Anfrage

Produktvideo der Flow-Pack Schlauchbeutelmaschine horizontal

Nero-Pack FWH-400 in der Anwendung: Verpackung von Printen

Nero-Pack FWH-700BI in der Anwendung: Verpackung von Gemüse

Nero-Pack FWH-700BM in der Anwendung:Verpackung von Papier

Modellvarianten

  • FWH-400
    ModellFWH-400
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 100 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung
    Maximale Produkthöhe:
    100 mm**
    Maximale Produktbreite:
    200 mm**
    Produktlänge:
    40 - 550 mm**
    Maximale Rollengröße (B x Ø):
    400 x Ø 350 mm
    Maximale Anschlussleistung:
    2,5 kW
    Luftdruck (trockene Luft):
    6,0 bar
    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-500
    ModellFWH-500
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 200 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Produkthöhe:
    120 mm**
    Maximale Produktbreite:
    250 mm**
    Produktlänge:
    60 - 550 mm**
    Maximale Rollengröße (B x Ø):
    500 x Ø 350 mm
    Maximale Anschlussleistung:
    3,0 kW
    Luftdruck (trockene Luft):
    6,0 bar
    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-600
    ModellFWH-600
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis 150 Stück / Minute*
    Schweißmechanik 1:
    Längsschweißung
    Schweißmechanik 2:
    Rotationsschweißung - Servomotoren
    Maximale Produkthöhe:
    140 mm**
    Maximale Produktbreite:
    300 mm**
    Produktlänge:
    70 - 550 mm**
    Maximale Rollengröße (B x Ø):
    600 x Ø 350 mm
    Maximale Anschlussleistung:
    3,5 kW
    Luftdruck (trockene Luft):
    6,0 bar
    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-700BM
    ModellFWH-700BM (Box Motion, Folie von unten)
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis  70 Stück / Minute*
    Schweißmechanik 1:

    Schweißmechanik 2:

    Maximale Produkthöhe:
    120 mm**
    Maximale Produktbreite:

    Produktlänge:
    50 - 600 mm**
    Maximale Rollengröße (B x Ø):

    Maximale Anschlussleistung:
    6/9 kW
    Luftdruck (trockene Luft):

    Anschlussspannung:
    400 V / 3-Phasen
  • FWH-700BI
    ModellFWH-700BI (taktend, Folie von unten)
    Anwendbare Folien (Halbschlauch):
    PP / POF / Verbundfolien
    Schweißvorgänge:
    bis  70 Stück / Minute*
    Schweißmechanik 1:

    Schweißmechanik 2:

    Maximale Produkthöhe:
    120 mm**
    Maximale Produktbreite:

    Produktlänge:
    50 - 600 mm**
    Maximale Rollengröße (B x Ø):

    Maximale Anschlussleistung:
    6/9 kW
    Luftdruck (trockene Luft):

    Anschlussspannung:
    400 V / 3-Phasen

* Es ist nicht möglich alle Maximalabmessungen miteinander zu kombinieren.

** Die Ausbringungsmenge pro Minute sind Mittelwerte, abhängig von Folientyp, Stärke, Produktabmessung sowie Maschinenhandling.

Zusätzliche Optionen

  • Box-Motion für Hochgeschwindigkeitsstückzahlen
  • Thermotransferdrucker (Mindesthaltbarkeitsdatum)
  • Edelstahlbauweise für den Lebensmittelbereich (IP 65)
  • Kühl-Anwendungen für Eisverpackungen
  • Zick-Zack Messer, Eurolochstempel etc.
  • Automatisches Stoppen bei Leerprodukten (kein Produkt = kein Beutel)
  • Anwendungen für Schrumpffolien (Flow shrink)
  • Folienführung von unten für leichte Produkte (z.b.Kräuter oder Grusskarten)
  • Begasungseinheiten für Schutzatmosphäre (Produkthaltbarkeit verlängern)
  • Automatische Produktzufuhrsysteme, taktende Einschubsysteme
  • Perforationseinheiten (Aufreißfaden) für leichtes öffnen
  • Längenunabhängige Produktverarbeitung durch Fotozellenabfrage

Optionales Zubehör:

  • Fotozelle
  • Drucker (z.B. für Haltbarkeitsdaten)
  • Edelstahl Konstruktion
  • Transmission für Auto Feeder
