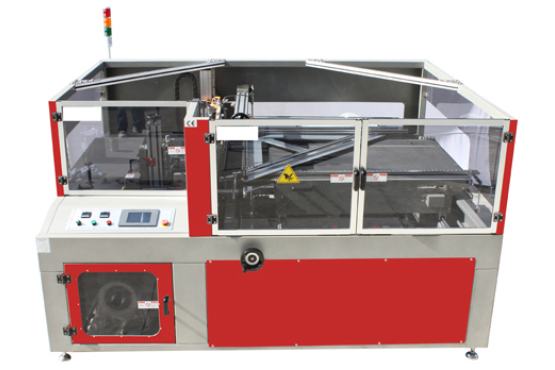

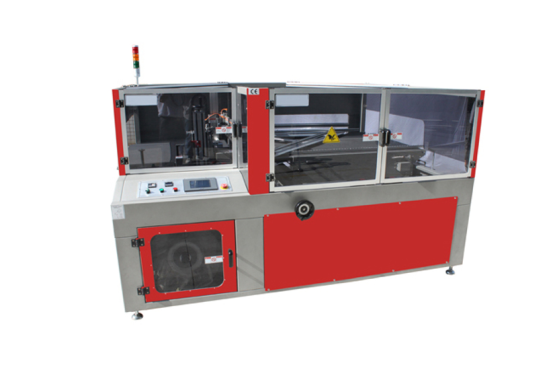

Box Motion (Seitenschweißmaschine, bis 100 Takte/min)

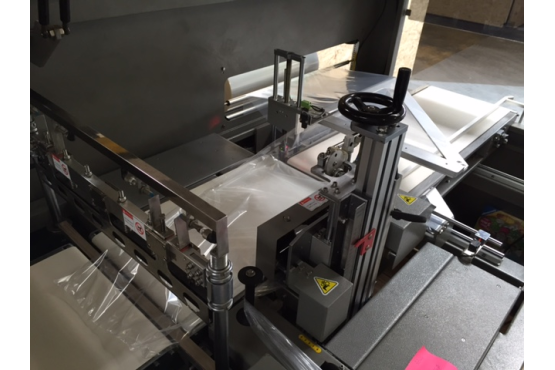

Die Box-Motion-Seitenschweißanlage ermöglicht einen kontinuierlichen Verpackungsprozess ohne Produktstillstandzeiten (Stop & Go). Die mitlaufende Querschweißung „fliegt“ dem Produkt entgegen und erhöht die Packleistung im Vergleich zu einer taktenden Seitenschweißmaschine deutlich. Die Folienverarbeitung erfolgt über das dreiseitige Verschweißen einer Halbschlauchfolie. Durch die integrierte Seitenschweißung haben Sie die Möglichkeit sowohl sehr kleine, als auch überlange Produkte in großen Stückzahlen zu verpacken. Die schnelle Umstellung auf andere Produktformate garantiert ein effizientes und kostensparendes Arbeiten

Technische Details

  • dauerbeheizte Quer-und Seitenschweißung

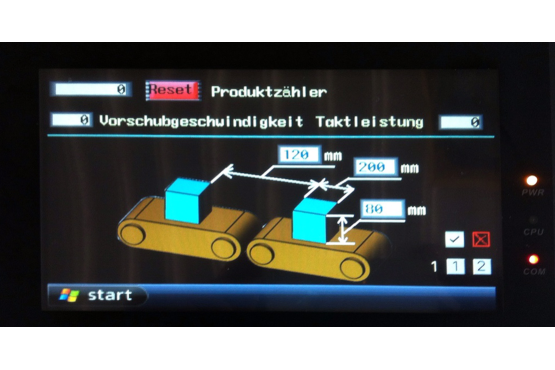

  • einfache Touchscreen-Bedienung über Farbsymbole
  • individuell speicherbare Produktprogramme
  • Einzel- und Mehrfachproduktbündelung möglich
  • Edelstahlausführung möglich
  • Automatische Restwicklung des Folienüberschusses
  • integrierter Stückzähler und Druckmarkensteuerung
  • Sicherheitsschutzabdeckungen / Alarmsignalleuchte
  • kontinuierliche Längsschweißung, keine Produktlängenbegrenzung
  • Servogesteuerter Motorenantrieb für Schweißsysteme und Förderbänder
  • Perforationsnadelwalzen; auf Gummiwalze gelagert

Produktvideo der Box Motion Seitenschweißmaschine

Datenblatt Box Motion Seitenschweißmaschine SWS-5020FM

ModellSWS-5020FM
Anwendbare Folien (Halbschlauch):POF / PP / PE
Schweißmechanik 1:Längsschweißung (pneumatisch)

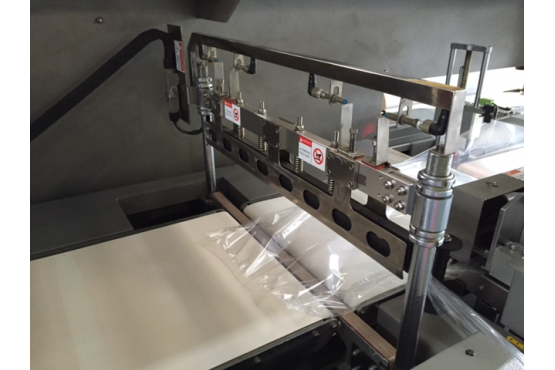

Schweißmechanik 2:mitfahrende Querschweißung (pneumatisch)
Schweißmesserbreite (quer):500 mm
Maximale Produkthöhe:199 mm
Maximale Formatbreite (B + H):450 mm*
Maximale Rollengröße (L x Ø):650 x Ø 300 mm
Maschinengröße (L x B x H):2250 x 1700 x 1500 mm
Förderbandgeschwindigkeit:35 m / Minute
Maximale Anschlussleistung:4,5 kW
Anschlussspannung:400 V / 3 Phasen
Schweißvorgänge:bis 100 Stück / Minute**
Luftdruck (trockene Luft):6,0 bar
Maschinengewicht:ca. 450kg

* Es ist nicht möglich alle Maximalabmessungen miteinander zu kombinieren.

** Die Ausbringungsmenge pro Minute sind Mittelwerte, abhängig von Folientyp und -stärke, Produktabmessungen und Maschinenhandling.

Zusätzliche Optionen

  • Folienfaltblock: Längere Produktionslaufzeit durch Einsatz von Flachfolien, Erhöhung der Produktionskapazitäten durch mehr Folienlaufmeter, schnellere Umrüstzeiten, einfache Anwendung für bedruckte Folie
  • Etikettierer / Druckeinheit: Barcode- oder Etikettendruck, vor- oder nachgelagert
  • Edelstahlkonstruktion: Maschinenkomponenten aus Edelstahl für den direkten Kontakt mit Lebensmitteln
  • Förderbandkussfunktion: Speziell für kleine / kurze Produktgruppen
  • Zuführsysteme: Produktspezifische Zuführsysteme (Pusher, seitliches Förderband, etc.)

Zusätzliche Optionen

  • Folienfaltblock: Längere Produktionslaufzeit durch Einsatz von Flachfolien, Erhöhung der Produktionskapazitäten durch mehr Folienlaufmeter, schnellere Umrüstzeiten, einfache Anwendung für bedruckte Folie
  •
  • Etikettierer / Druckeinheit: Barcode- oder Etikettendruck, vor- oder nachgelagert
  •
  • Edelstahlkonstruktion: Maschinenkomponenten aus Edelstahl für den direkten Kontakt mit Lebensmitteln
  •
  • Förderbandkussfunktion: Speziell für kleine / kurze Produktgruppen
  •
  • Zuführsysteme: Produktspezifische Zuführsysteme (Pusher, seitliches Förderband, etc.)
